XGN2-12金屬封閉高壓開關柜
產品編號：204353-446
產品型號：XGN2-12
更新時間：2012.11.23
企業單位：安徽恒遠自動化儀表有限公司
更多產品圖片：
產品詳細介紹：
XGN2-12開關柜是一種防護型固定式金屬封閉高壓開關設備，用于接收和分配3-12千伏的網絡電能并對電路實行控制保護及監測，也可運用于高壓電動機的起動、投切運行等場合，可頻繁操作。無爆炸、火災等危險。其防誤程序鎖功能齊全，性能可靠。真空斷路器的真空絕緣度高，滅弧性強，使用壽命長，維護方便。本開關柜為金屬封閉箱型結構，柜體骨架由角鋼焊接而成，柜內用鋼板分隔成斷路器室、母線室、電纜室、繼電器室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。

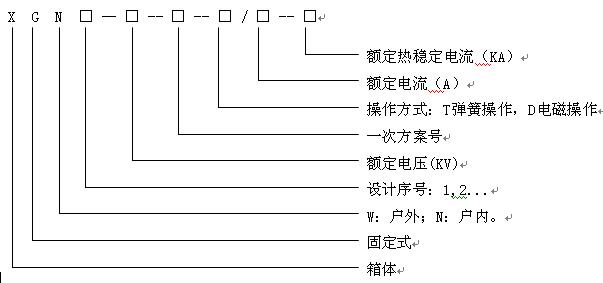

一.型號說明
二.使用環境條件
1.環境溫度:上限+40℃,且24小時內測得的平均值不超過35℃,下限-15℃。
2.海拔高度:海拔不超過1000m。
3.相對濕度:日平均值不超過95%, 月平均值不超過90%。
4.地震烈度:不超過8度。
5.水蒸氣壓力: 日平均值不超過2.2kPa,月平均值不超過90%。
三.技術參數
|
名稱 |
單位 |
數據 |
備注 |
|
額定工作電壓 |
KV |
3，6，10 |
|
|
額定工作電流 |
A |
400,630,1200,1250,1600 |
|
|
***高工作電壓 |
KV |
11.5 |
|
|
額定開斷電流 |
KA |
20，25，31.5 |
|
|
額定關合電流(峰值) |
KA |
40,80 |
|
|
額定動穩定電流(峰值) |
KA |
40,80 |
|
|
熱穩定時間 |
S |
4 |
|
|
操作方式 |
V |
CD:直流電磁220V CT:交流彈簧220V |
|
|
外形尺寸 |
mm |
1100*1260*2650 |
高×寬×深 |
|
安裝尺寸 |
mm |
1260×1260 |
4-φ13 |
|
重量 |
Kg |
1300 |
|
