KYN28-12型鎧裝移開式金屬封閉開關柜
產品編號：23426-513
產品型號：KYN28
更新時間：2012.11.21
企業單位：安徽恒遠自動化儀表有限公司
更多產品圖片：
產品詳細介紹：
KYN28-12型戶內金屬鎧裝中置移開式開關設備系三相交流50HZ的戶內成套配電裝置，用于接收和分配3-12千伏的網絡電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控制現場網絡。該柜既能配用VS1（即ZN63）、ZN12V真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。并具有“五防”功能。

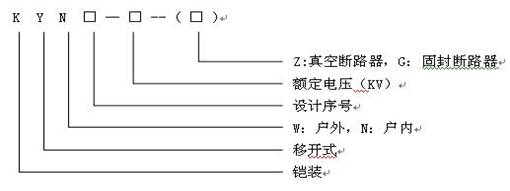

· 型號說明
二.使用環境條件
1.環境溫度:上限+40℃,且24小時內測得的平均值不超過35℃,下限-15℃。
2.海拔高度:海拔不超過1000m。
3.相對濕度:日平均值不超過95%, 月平均值不超過90%。
4.地震烈度:不超過8度。
5.水蒸氣壓力: 日平均值不超過2.2kPa,月平均值不超過90%。
三、技術參數
|
· 名稱 |
單位 |
數據 |
備注 |
|
額定工作電壓 |
KV |
3，6，7.2，10 |
|
|
額定工作電流 |
A |
400,630,1250,1600,2500,3150 |
|
|
***高工作電壓 |
KV |
11.5 |
|
|
額定開斷電流 |
KA |
20，25，31.5，40 |
|
|
額定關合電流(峰值) |
KA |
40,80,100,125 |
|
|
額定動穩定電流(峰值) |
KA |
40,80，100,125 |
|
|
熱穩定時間 |
S |
4 |
|
|
外形尺寸 |
mm |
3170×1220×1240 |
高×寬×深 |
|
安裝尺寸 |
mm |
1060×1060 |
4-φ13 |
|
重量 |
Kg |
1300 |
|
|
防護等級 |
|
外殼IP4X,隔室間IP2X |
|
三.訂貨須知
訂貨時用戶須提供下列資料：
1.主接線方案圖；
2.二次回路接線原理圖，端子排列圖，如端子無排列圖時，按制造廠之規定；
3.開關柜內元器件型號、規格、生產廠商及數量。
如無以上訂貨資料，用戶可提供相關技術參數，由我方進行以上設計。
