MNS低壓開關柜
產品名稱：MNS低壓開關柜
產品編號：111936-346
產品型號：MNS
更新時間：2012.11.20
企業單位：安徽恒遠自動化儀表有限公司
更多產品圖片：
產品編號：111936-346
產品型號：MNS
更新時間：2012.11.20
企業單位：安徽恒遠自動化儀表有限公司
更多產品圖片：
產品詳細介紹：
MNS(JH)是本公司從ABB公司引進的低壓開關柜技術。它具有運行可靠、操作簡單、結構緊湊、系統智能等特點。MNS柜分為兩種類型：PC柜及MCC柜。PC柜分成四個隔室：水平母線室，功能單元隔室，電纜隔室，控制回路隔室，抽出式MCC柜分成三個隔室：水平母線室，功能單元隔室，電纜隔室。 裝置的各功能室相互隔離，各室的作用相對獨立。
一.使用環境條件
1.環境溫度:上限+40℃,且24小時內測得的平均值不超過35℃,下限-5℃。
2.海拔高度:海拔不超過1000m。
3.相對濕度:日平均值不超過95%, 月平均值不超過90%。
4.地震烈度:不超過8度。
5.水蒸氣壓力: 日平均值不超過2.2kPa,月平均值不超過90%。
二、技術參數
|
|
|
660V(1000)V |
|
額定工作電壓 |
|
380V、660V |
|
主母線zui大工作電流 |
|
5000A |
|
主母線額定耐受電流 |
|
100KA/1S |
|
主母線額定峰值耐受電流 |
|
220KA/0.1S |
|
配電母線（垂直母線） |
|
1000A |
|
配電母線（垂直母線） |
標準型 |
105KA（max）/0.1S |
|
加強型 |
176KA（max）/0.1S |

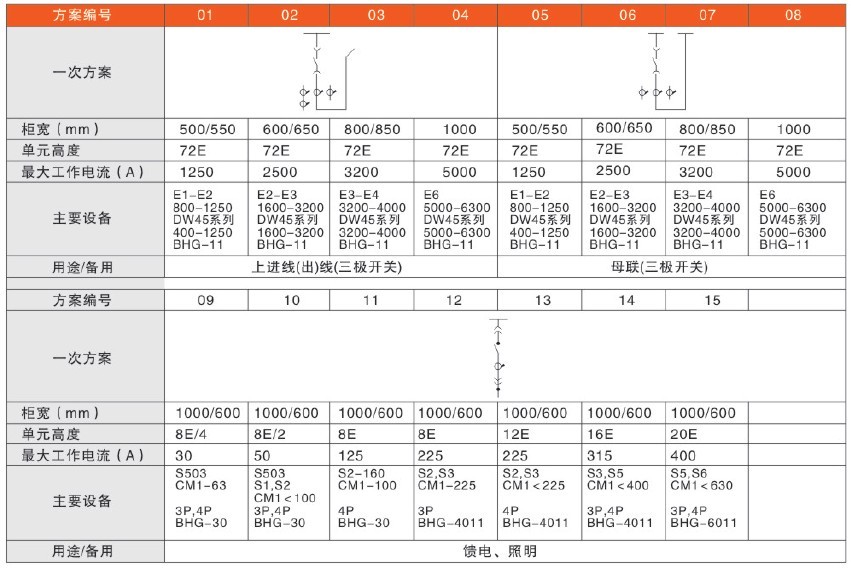

三.典型應用方案
